caratteristiche tecniche |
descrizione: |
modello disgiuntore:
SF 16A: monofase 16A
DF 16A: bifase 16A
DF 20A: bifase 20A |
|
alimentazione: |
220 - 230VAC, 50 - 60Hz |
|
potenza assorbita nominale: |
2 VA |
|
tensione circuito a relč aperto: |
5V DC |
|
protezione ausiliari: |
T 200 mA |
|
carico max: |
16A per modello SF 16A
16A per modello DF 16A
20A per modello DF 20A |
|
grado di protezione dell'involucro: |
IP 20 |
|
|
dimensioni: |
mod. DF: 91x72x71 mm |
|
ancoraggio a parete: |
rapido su guida DIN 35 mm |
|
ingombro: |
spazio necessario per il montaggio all'interno di un quadro elettrico:
2 moduli per mod. SF 16A
4 moduli per mod. DF 16A
4 moduli per mod. DF 20A |
|
I modelli
www.biorelais.com DF 16A.
Il disgiuntore a doppia fase per garantire la totale assenza di campi elettrici ed elettromagnetici e la massima sicurezza, in quanto dotato di doppio relč per interrompere sia la fase che il neutro dell'alimentazione ed isolare completamente il circuito sorvegliato.
www.biorelais.com DF 20A.
Come il modello DF 16A garantisce il massimo di protezione e sicurezza, ed č studiato espressamente per impianti con correnti di spunto e carichi elevati.
www.biorelais.com SF 16A
Il disgiuntore a singola fase per installazioni ove l'esigenza di spazio non permetta l'installazione dei modelli DF 16A e DF 20A, ma non si vuole rinunciare ad ottenere un minimo grado di protezione dai campi elettrici ed elettromagnetici.

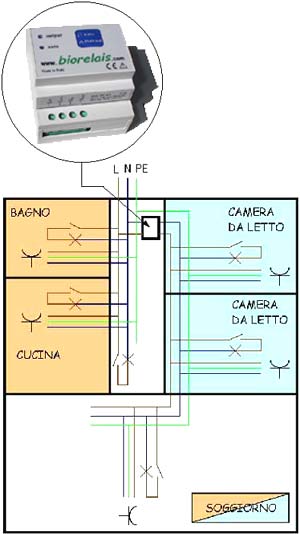

Istruzioni di montaggio
www.biorelais.com č predisposto per l'installazione all'interno di un quadro elettrico ed essere ancorato alla guida tramite aggancio rapido.
Verificare sempre che la sezione dei conduttori sia adeguata al carico alimentato ed in ogni caso non deve essere inferiore a 1,5 mm2.
Collegare all'uscita del www.biorelais.com la linea che si intende controllare.
Proteggere www.biorelais.com con un dispositivo di protezione da sovracorrenti (es.: fusibile o interruttore magnetotermico) con valore nominale minore o uguale al carico massimo dell'apparecchiatura: max 16A per modelli SF 16A e DF 16A e max 20A per modello DF 20A.
Collegare all'ingresso del www.biorelais.com l'alimentazione elettrica prelevandola a valle dei dispositivi di protezione gią presenti sulla linea (es.: interruttori differenziali, salvavita, magnetotermici).
Serrare con forza i morsetti a vite per evitare resistenze di contatto e quindi surriscaldamento dei morsetti, bruciature o incendi.
Verificare la possibilitą di apertura e chiusura dell'eventuale coperchio del quadro elettrico e la possibilitą di accesso al frontale del www.biorelais.com per l'attivazione manuale.
