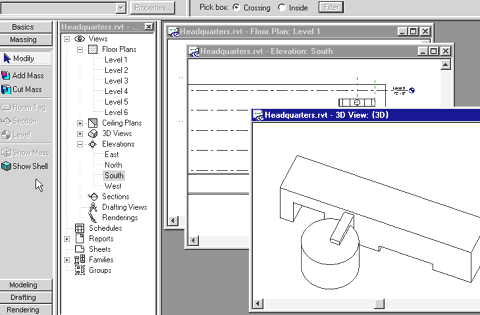

Miglioramento del processo di progettazione e costruzione e RiepilogoMiglioramento del processo di progettazione e costruzioneIn Autodesk Revit, il processo di progettazione e documentazione è un ciclo di attività di gruppo che vengono ripetute costantemente fase dopo fase, non una serie di tappe seriali e discrete che termina con la produzione di un insieme di documenti. Autodesk Revit è un unico strumento integrato da utilizzare lungo tutto il processo. Nel presente documento vengono illustrate solo alcune delle attività comuni che possono rientrare nel processo di progettazione e documentazione. Questa descrizione non si prefigge l'obiettivo di fornire dettagli sulle funzionalità del programma, quanto piuttosto di incoraggiare l'utente a riconsiderare il proprio utilizzo della tecnologia CAD dimostrando in che modo Autodesk Revit consente di creare direttamente i documenti della costruzione, semplificando anche l'esecuzione di diverse attività associate al progetto. Le funzionalità di volumetrie di Autodesk Revit consentono di ripetere più volte gli stessi concetti progettuali (un po' come quando si creano dei modelli da blocchi di polistirolo), proteggendo nel contempo tale investimento di tempo ed energia permettendo lo sviluppo delle forme volumetriche fino alla creazione dei documenti della costruzione . Le modifiche apportate al modello nelle fasi successive si riflettono negli studi volumetrici, quindi l'architetto può passare dalla modalità volumetrica alla modalità edificio quando lo desidera. Nella Figura 15 è rappresentato una bozza di edificio di una sede centrale sviluppato con le funzionalità volumetriche di Autodesk Revit. Questo modello può essere sviluppato fino alla creazione del progetto completo senza perdere il valore intrinseco nello studio volumetrico originale. Anche con il modello in questa fase preliminare, Autodesk Revit riconosce che la bozza volumetrica è composta da entità reali. In questa fase, il modello possiede importanti caratteristiche persistenti, fra cui i muri e il volume. Queste caratteristiche persistenti sono importanti per diversi utilizzi, compresa una prima preventivazione dei costi. Figura 15: È possibile rivedere i modelli volumetrici in qualsiasi momento in Autodesk Revit. Figura 16: È possibile creare facilmente rapporti di costo dettagliati a partire dagli studi volumetrici. Nella Figura 16, numerosi dati storici sul costo e la costruzione hanno permesso di realizzare un rapporto parametrico sui costi a partire da uno studio volumetrico. Si noti che, anche se il capitolato non include ancora alcun tipo di impianto elettrico per l'edificio, il rapporto parametrico sui costi può estrapolare informazioni utili dal modello in modo da formulare stime accurate per molti impianti dell'edificio, compreso l'impianto elettrico. Sulla base dell'esperienza viene stimato anche il prezzo di altri impianti, ad esempio quello meccanico (lo strumento di creazione di rapporti sui costi Means CostWorks® attualmente è disponibile solo in Nord America). Sebbene gli studi volumetrici e i rapporti sui costi basati sul modello siano funzioni impressionanti, è fondamentale mantenere il valore del modello man mano che avanza il processo di progettazione e documentazione e aumentano la dimensione del team e la complessità dei requisiti riguardanti le informazioni tratte dal modello di dati dell'edificio. Fino ad oggi, i modellatori non hanno offerto un supporto adeguato per il ciclo di progettazione e sviluppo quando questo va oltre un semplice volume o concetto. Autodesk Revit supporta la suddivisione delle informazioni in fasi all'interno del modello di dati dell'edificio. I disegni che rappresentano diverse fasi della costruzione possono essere creati con la massima semplicità. La Figura 17 mostra un martello da demolizione che indica gli elementi da demolire in una determinata fase del progetto. Autodesk Revit consente di assegnare ogni componente a una fase, il che determina il modo in cui viene visualizzato in un dato momento. Inoltre, dato che ogni vista in Autodesk Revit è sempre associata al modello, i componenti e le rappresentazioni in una fase riflettono automaticamente qualsiasi modifica apportata al modello. Figura 17: La definizione di fasi consente di gestire il tempo (la quarta dimensione) nel modello di dati dell'edificio. La Figura 18, infine, mostra una serie di tavole pronte per la stampa o il plottaggio appartenenti a un progetto architettonico ben documentato. Le tavole in Autodesk Revit sono di tipo WYSIWYG (What You See Is What You Get); in altre parole, è possibile modificare la scala dei prospetti, delle piante e così via senza dover effettuare complessi interventi di gestione dei layer (non esistono layer in Autodesk Revit). È anche possibile apportare modifiche progettuali direttamente nella vista contenuta sulla tavola e lasciare che Autodesk Revit propaghi immediatamente la modifica in tutto il modello. Le annotazioni di dettaglio sono sempre aggiornate e precise, poiché il compito dell'aggiornamento è affidato al motore di modifica parametrica e non all'utente. Figura 18: I documenti di costruzione possono essere prodotti con facilità e rivisti in qualsiasi momento in Autodesk Revit. RiepilogoIl modellatore di dati architettonici di Autodesk Revit consente ai professionisti della progettazione e produzione di utilizzare un unico modello digitale integrato dall'inizio alla fine del progetto e per tutto il ciclo di vita dell'edificio. Questo risultato è reso possibile dalla più semplice interfaccia utente disponibile per il settore dell'edilizia e da un sofisticato motore di modifica parametrica che solleva l'utente dal compito di coordinare le modifiche e demanda questa attività al computer, che la svolge al meglio. Per ulteriori informazioni su Autodesk Revit, visitare il sito Web all'indirizzo www.autodesk.it/revit. |
|
|
