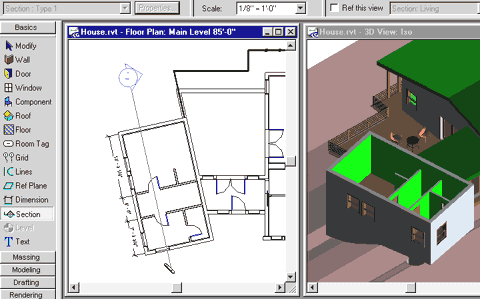

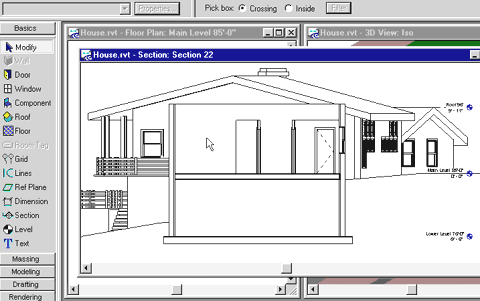

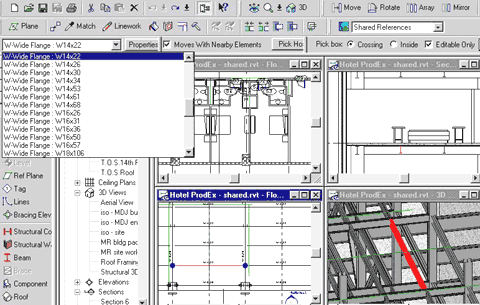

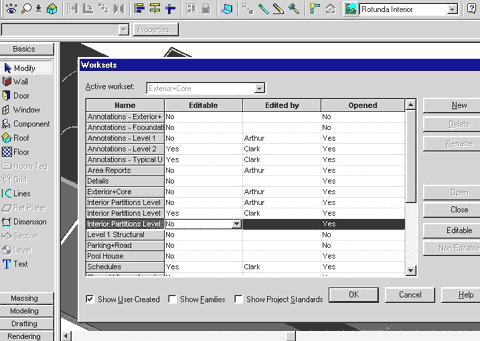

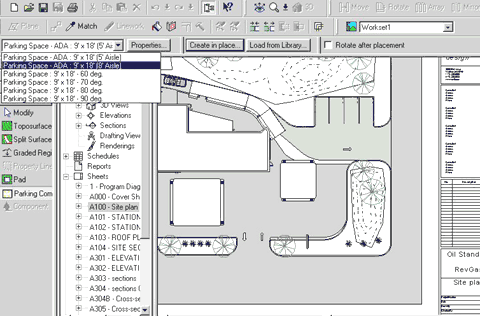

Concetti e funzioni di Autodesk Revit IIModifiche nelle rappresentazioni di sezioneLe rappresentazioni di sezione costituiscono un esempio particolarmente convincente della potenza del motore di modifica parametrica. In Autodesk Revit è possibile disegnare una sezione utilizzando lo strumento appropriato e indicando il punto in cui si desidera tagliare la sezione. Per ribaltare la sezione è sufficiente attivare o disattivare il relativo simbolo. Inoltre, la linea di sezione può essere spostata in un punto qualsiasi della pianta e Autodesk Revit ne aggiornerà immediatamente e accuratamente la presentazione. Nella Figura 8 si nota che l'utente sta per creare una sezione lungo un'estensione dell'abitazione semplicemente disegnando la sezione sulla vista in pianta. Nella Figura 9, Autodesk Revit ha praticato la sezione esattamente dove richiesto. Figura 8: Creare sezioni in modo rapido e semplice. Questa vista non è statica: il concetto di staticità è estraneo a Autodesk Revit. Si tratta di una vista dinamica e parametrica del modello, in cui è possibile inserire finestre, porte e altri componenti o modificare qualsiasi parte del disegno direttamente nella vista in sezione. Autodesk Revit garantisce che tutte le modifiche apportate nella sezione vengano propagate a tutte le altre parti del disegno. Figura 9: Sezioni e rappresentazioni parametriche sono sempre coerenti. Coordinamento con i consulentiGrazie al toolkit ObjectDBX™ di Autodesk, Autodesk Revit non solo fornisce la migliore compatibilità DWG del settore, che consente di importare, esportare e collegare dati AutoCAD® meglio di qualsiasi altro sistema, ma supporta anche l'importazione, l'esportazione e il collegamento di file DXF™ e file DGN® MicroStation®. Autodesk Revit consente di fornire disegni di elementi strutturali e altri documenti sempre aggiornati destinati ai consulenti. I file esportati, nel momento in cui vengono aperti in sistemi AutoCAD o MicroStation, presentano il livello di informazioni che gli utenti di tali sistemi si aspettano. In Autodesk Revit, le categorie di componenti ed elementi vengono associate opportunamente allo standard di stratificazione prescelto, specifici insiemi di entità geometriche vengono visualizzati come blocchi e le informazioni sulla penna e il plottaggio vengono inserite in un file associato. È anche possibile importare file DWG nativi direttamente in Autodesk Revit da utilizzare come geometria di riferimento, componenti di libreria o come punto iniziale per un nuovo disegno. Oltre al supporto diretto dei formati DWG e DGN, Autodesk Revit è perfettamente compatibile con qualsiasi sistema CAD che supporti questi formati di file. Gruppi di lavoro di grandi dimensioniI workset di Autodesk Revit consentono la comunicazione, la collaborazione e il coordinamento dei lavori di team di progetto multiutente. I workset consentono ai membri del gruppo di selezionare le parti del progetto di cui sono incaricati, di estrapolarli da un unico modello di dati dell'edificio integrato e quindi di reintegrarli nel progetto. Una volta riportati nel modello condiviso, i workset riflettono tutte le modifiche apportate con un'associatività bidirezionale, assicurando così la coerenza nell'intero progetto. Figura 10: I workset consentono ai grandi team di lavoro di collaborare utilizzando un unico modello di dati dell'edificio. I workset vengono riservati e liberati in modo dinamico dai membri del gruppo sulla rete man mano che prosegue il lavoro. Nella finestra di dialogo Workset vengono visualizzate sempre le informazioni correnti sull'utente che sta lavorando su tale workset. I workset possono essere paragonati a un database architettonico distribuito in cui tutto il gruppo può procedere di fase in fase, di processo in processo, per creare rapidamente e facilmente qualsiasi parte del progetto. Con Autodesk Revit, il computer lavora di più, garantendo la coerenza tra tutti i membri del team, senza compromettere la facilità d'uso né il modello integrato lungo tutto il processo di progettazione e documentazione. Con Autodesk Revit, i gruppi di grandi dimensioni ora possono realizzare progetti importanti in un ambiente basato su modello e in modalità distribuita, affidando al computer il compito di garantire la coerenza. Nella Figura 10, alcune parti dell'edificio sono state contrassegnate come modificabili e altre no. Le parti non modificabili possono essere modificate dagli altri utenti. In questo esempio è illustrato il workset degli standard di progetto, in cui il team condivide parametri di progettazione comuni in fase di modifica, affinché tutti i membri possano avvalersi di una revisione globale. Progetti di grandi dimensioniPer sviluppare progetti di grandi dimensioni che coinvolgono più edifici o ali di edificio è possibile collegare diversi file di progetto di Autodesk Revit (Figura 11). Gli utenti possono lavorare sui singoli file visualizzando contemporaneamente la geometria dell'edificio degli altri file collegati. I materiali di presentazione e altri documenti da consegnare, compreso l'assemblaggio di tutte le parti del progetto, possono essere preparati a partire dai file collegati. Figura 11: Un modello di progetto Autodesk Revit può essere collegato a un altro progetto Revit per creare documenti di progetto compositi che coinvolgono più edifici o ali di edificio. Supporto di geometrie complesseAutodesk Revit consente agli architetti e ai progettisti di spingere al massimo la propria creatività grazie al programma di modellazione di edifici più potente del mercato, mostrato nella Figura 12. I progettisti possono utilizzare spline per creare facilmente schizzi liberi per muri, tetti, pavimenti ed elementi di famiglia (contenuti parametrici degli edifici). La geometria avanzata dei muri permette di creare muri rastremati e irregolari, cornici e scanalature e facciate continue tra due linee, archi o spline qualsiasi. La geometria del tetto supporta le estrusioni su percorsi 3D per creare fasce, gronde e intradossi, per realizzare disegni di tetti estremamente dettagliati. Nei tetti è possibile inserire lucernari, qualunque sia la condizione. La possibilità di dividere le pareti e le altre superfici in diverse aree distinte consente di disegnare e descrivere aree di diverso aspetto, design, colore o trama su qualsiasi superficie del modello, aumentando la ricchezza di dettagli del rendering e della documentazione. Figura 12: Autodesk Revit supporta la geometria più elaborata, mantenendo comunque una descrizione fedele del progetto costruttivo. In questo esempio, la facciata continua è costituita da montanti e pannelli vetrati da inserire nell'abaco. Condivisione di dati con altre applicazioniAutodesk Revit permette di esportare il modello di dati dell'edificio in tabelle di database relazionali conformi allo standard ODBC (Open DataBase Connectivity). Utilizzando la quantificazione digitale dell'edificio e uno dei molti strumenti di analisi disponibili, dai fogli di calcolo ai tradizionali pacchetti per la creazione di preventivi, i professionisti del settore possono stimare con certezza il contenuto del progetto dell'edificio e la quantità di materiale necessario. Utilizzando Autodesk Revit per creare i dati commerciali si eliminano le onerose e rischiose attività di misurazione dell'edificio a partire dai disegni e la necessità di ricalcolare i risultati ad ogni variazione del progetto. Da questa straordinaria capacità di Autodesk Revit di fornire automaticamente i dati commerciali da un modello creato semplicemente disegnando l'edificio, si ottiene una notevole riduzione dei costi e degli errori e del lavoro legati alla rielaborazione degli abachi, insieme a un incremento qualitativo. Uso di Autodesk Revit per la disposizione strutturaleAutodesk Revit presenta le informazioni a tutti i membri del team di progetto proprio nel formato in cui sono abituati a lavorare. A uno strutturista, quindi, le piante dell'intelaiatura e i prospetti dei tiranti vengono presentati utilizzando le convenzioni grafiche dell'ingegneria strutturale, mentre l'architetto visualizza lo stesso database sotto forma di piante di pavimento architettoniche e sezioni di edificio. Per lo strutturista, l'intelaiatura di ferro è mostrata sotto forma di righe diagrammatiche etichettate, mentre l'architetto vede la stessa intelaiatura di ferro con le sue quote effettive, come è necessario per il coordinamento. I muri portanti e i muri di taglio condivisi dall'architetto e dall'ingegnere strutturale sono identificati nel modello di dati dell'edificio. I muri portanti sono disponibili nella vista di database per l'intelaiatura ad uso dell'ingegnere. I muri architettonici non sono disponibili per l'intelaiatura e non sono inclusi nella vista strutturale del modello dell'edificio (vedere Figura 13). Figura 13: Il piano dell'intelaiatura strutturale, la pianta pavimento architettonica, la sezione di edificio architettonico e la vista isometrica della struttura sono tutte rappresentazioni dello stesso database di costruzione coordinato. La trave selezionata (in rosso) è visualizzata opportunamente sia per l'ingegnere strutturale che per l'architetto in tutte le rappresentazioni. Modellazione di planimetrie integrataAutodesk Revit è il primo modellatore architettonico a integrare la modellazione parametrica delle planimetrie. Le superfici planimetriche del terreno possono essere importate da informazioni ricavate dai rilievi effettuati, oppure create utilizzando Autodesk Revit e coordinate con il progetto dell'edificio. L'utente può controllare direttamente le superfici triangolate e la visualizzazione delle curve di livello. I componenti di Autodesk Revit posizionati sul terreno trovano automaticamente la superficie alla quale fissarsi e, poiché il terreno costituisce parte integrante del progetto globale, i tagli di sezione riflettono automaticamente le modifiche nel terreno, qualora una parte qualsiasi dell'edificio venisse modificata. Aree di parcheggio e piante sono componenti parametrici situati nel modello di Autodesk Revit (vedere Figura 14). Le aree di parcheggio vengono inserite nell'inventario e nell'abaco del modello e le piante vengono riportate nell'abaco con i corrispondenti nomi scientifici. Ora i progettisti possono studiare il livellamento, creare sezioni realistiche e ridurre ulteriormente i tempi di preparazione per la documentazione della costruzione. Figura 14: Autodesk Revit integra il modello di dati dell'edificio nel contesto planimetrico. Le aree di parcheggio rappresentano componenti parametrici inseriti nel piano e negli abachi nelle rappresentazioni con associazione bidirezionale del database del progetto. |
|
|
